Budowa mostu przez rz. Gniła Obra w ciągu obejścia drogowego miasta Babimost w ciągu dróg wojewódzkich nr 303 i nr 304


Opis obiektu:
  • obiekt trzyprzęsłowy
  • długość całkowita 120,88m
  • szerokość całkowita 13,75m

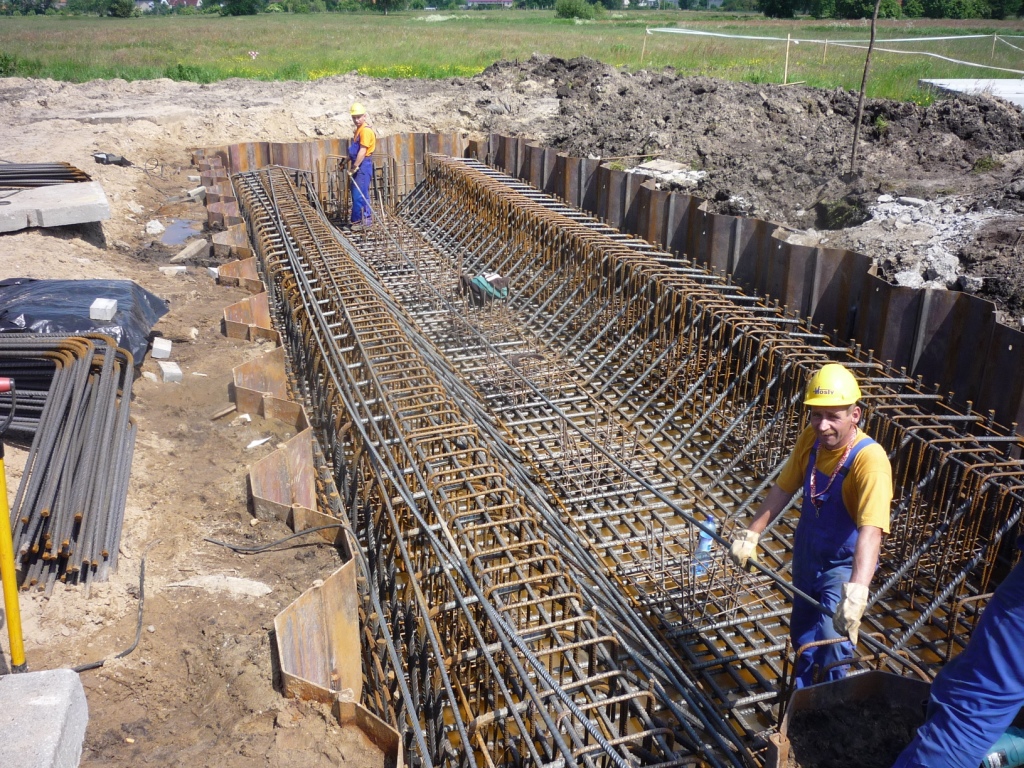

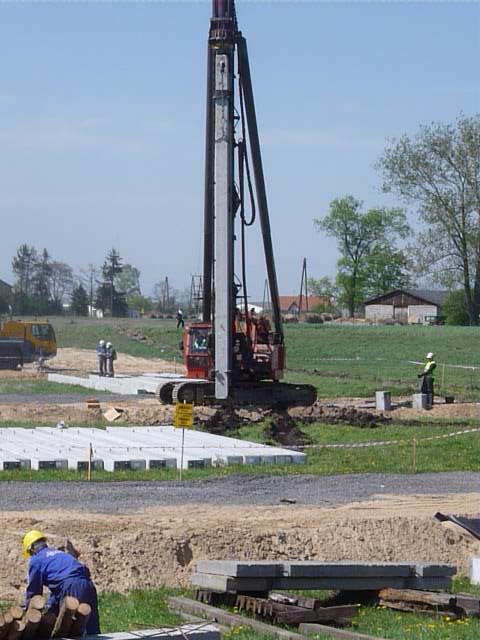

  • posadowienie na palach wielkośrednicowych wierconych o zmiennej średnicy od 1,42 do 1,2m

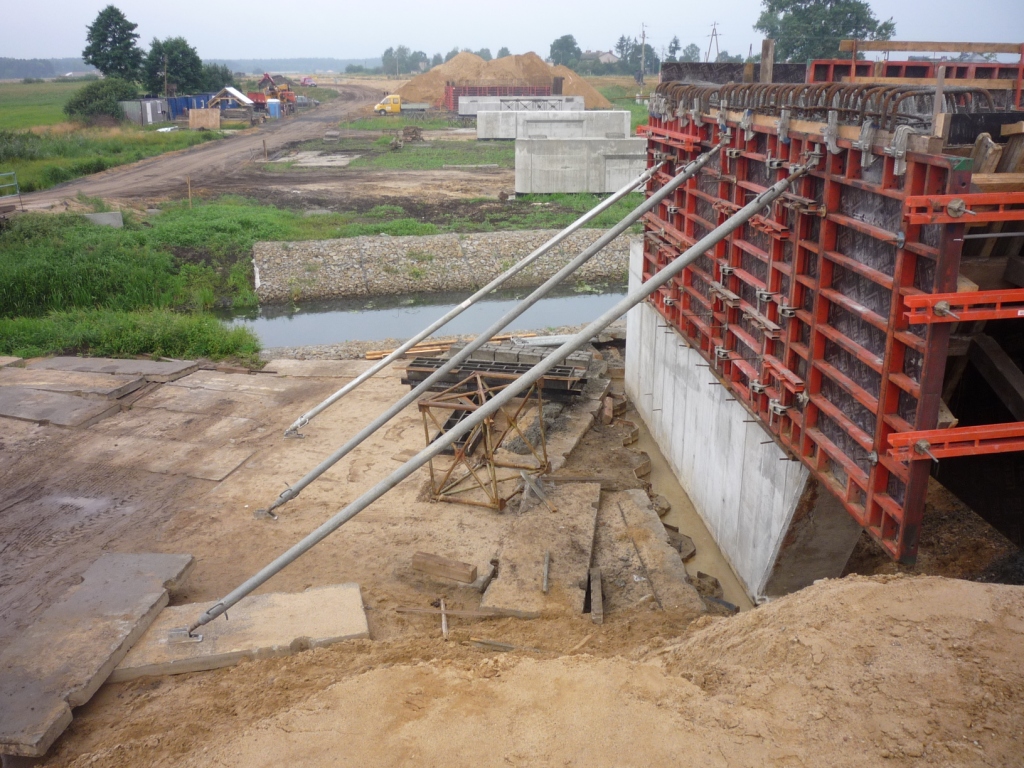

  • przyczółki żelbetowe z korpusami w kształcie litery C

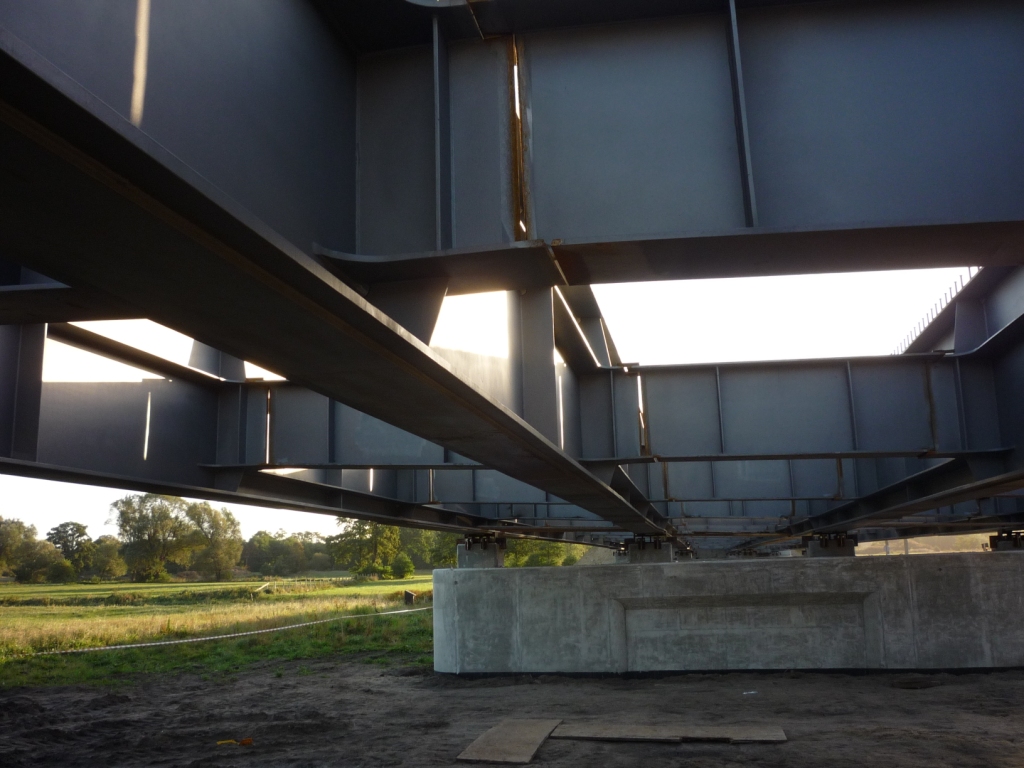

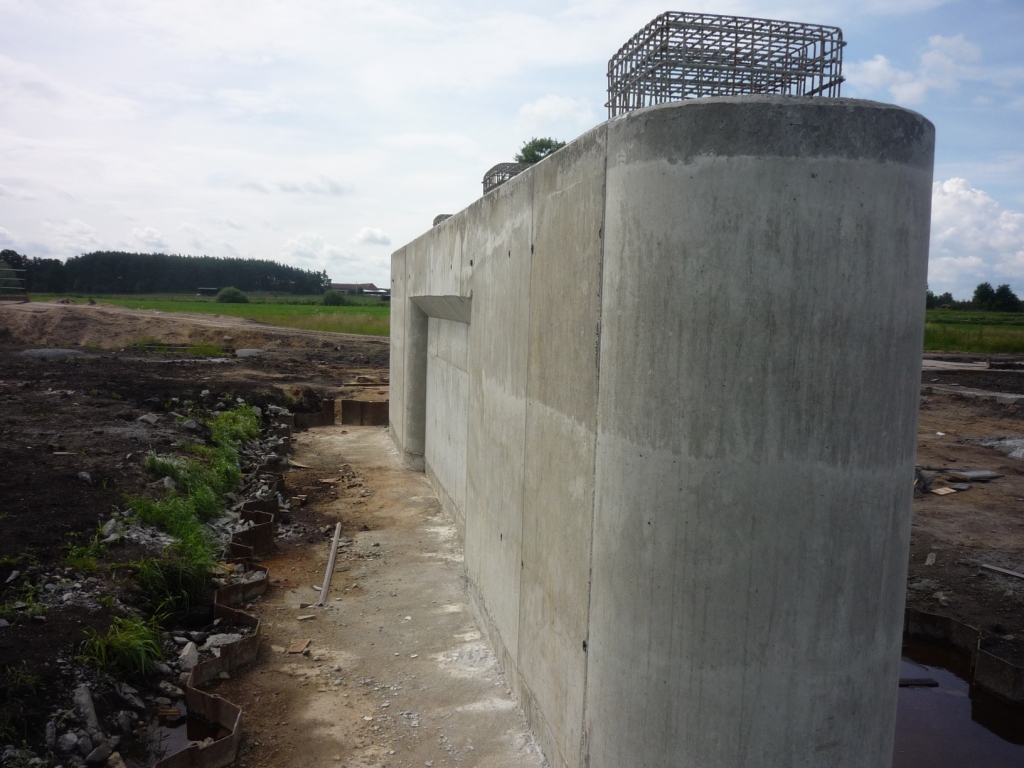

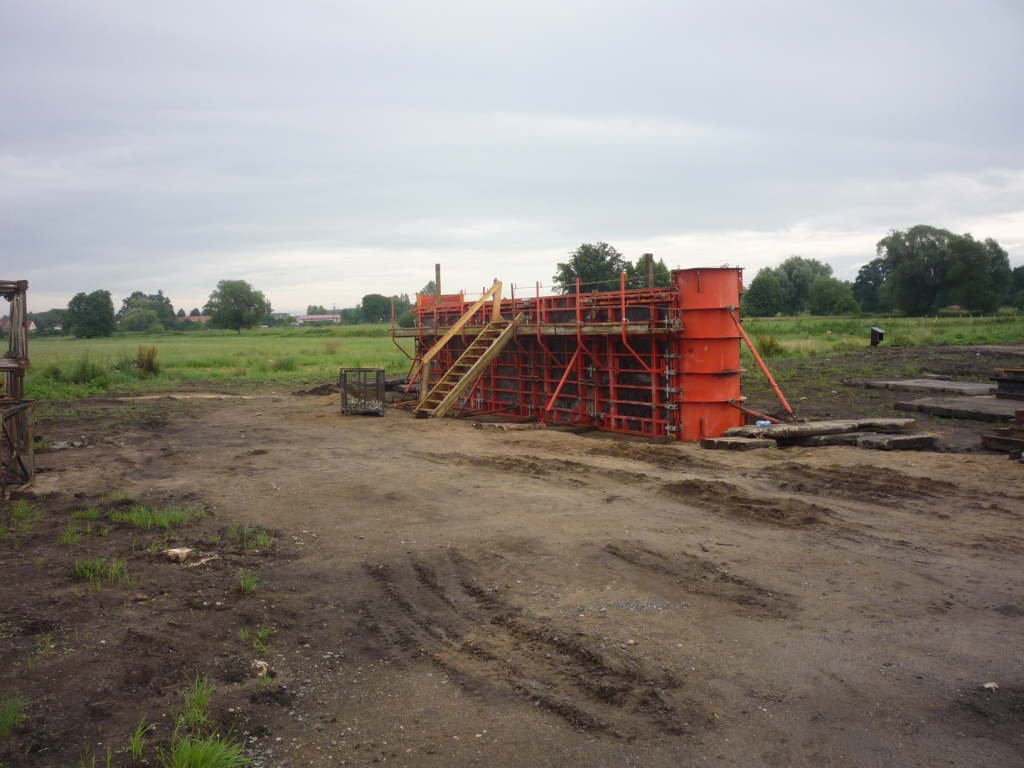

  • filary o konstrukcji ścianowej połączonej przeponą zwieńczone oczepem

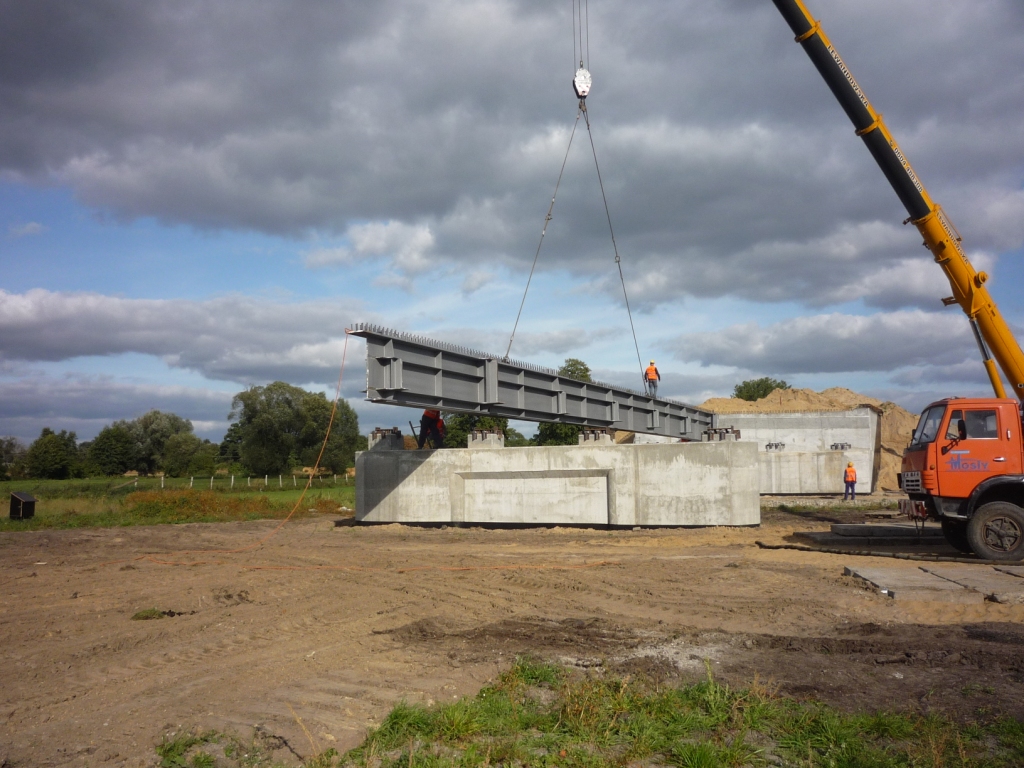

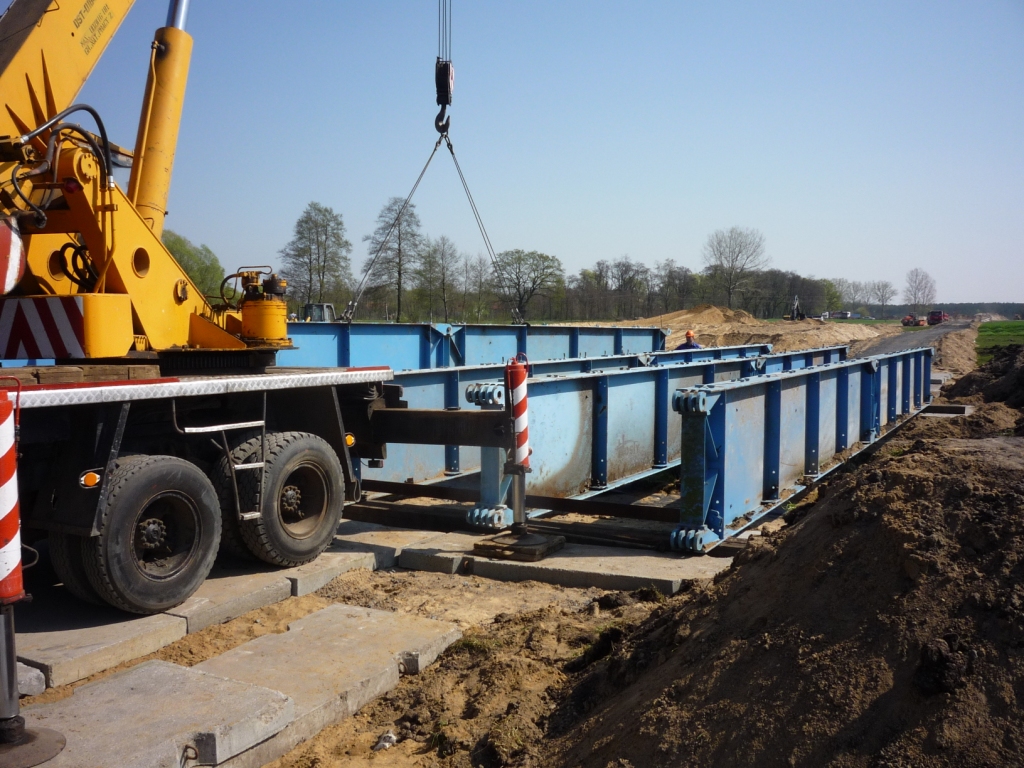

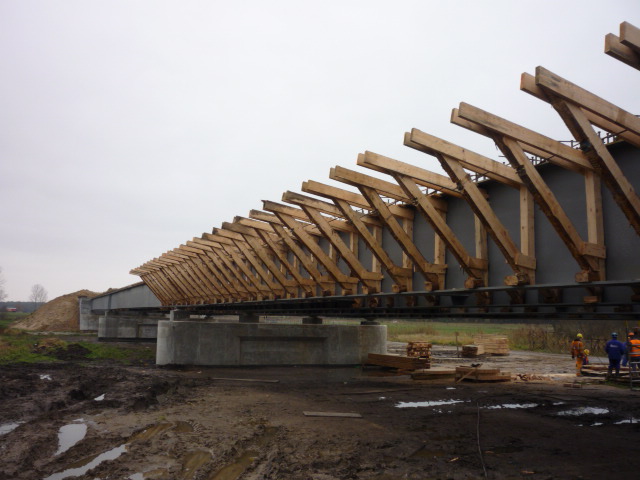

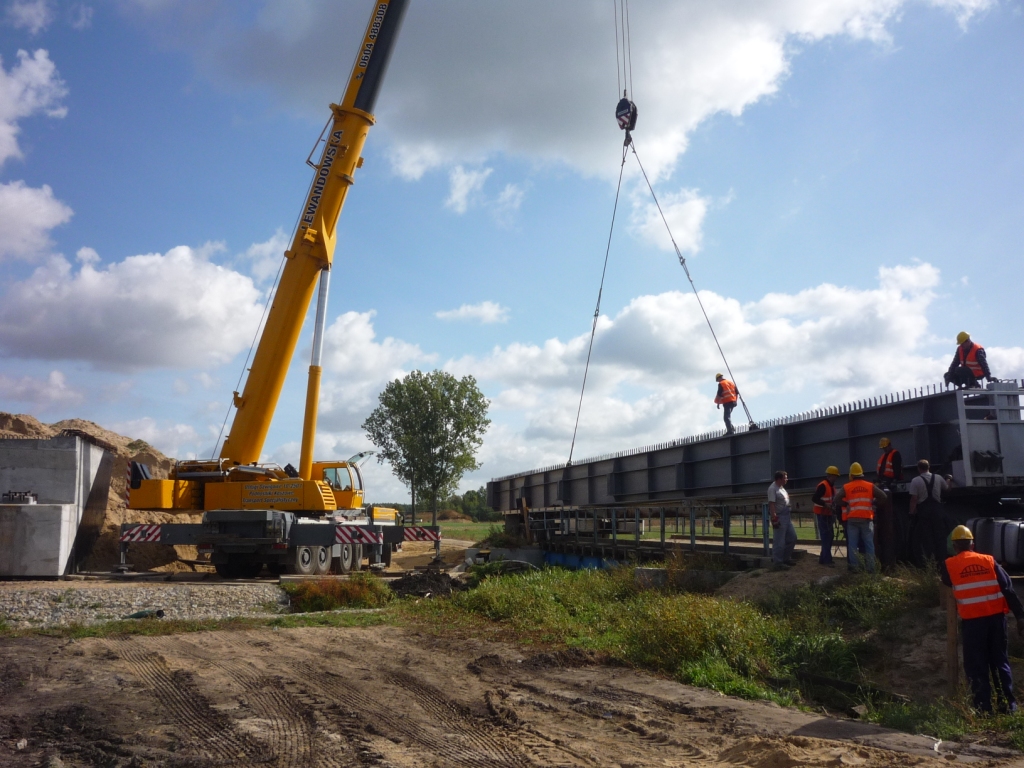

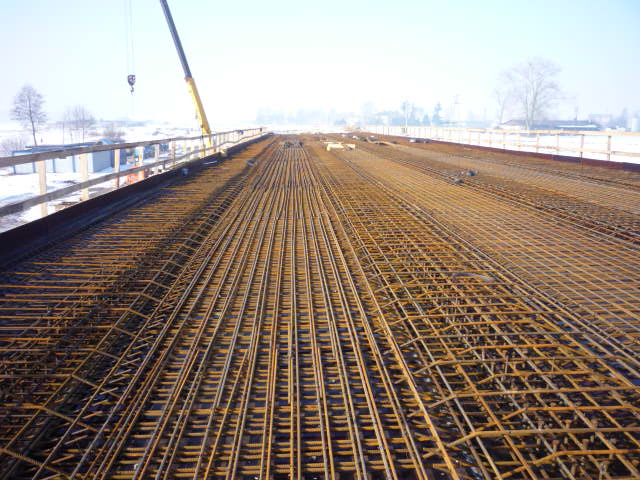

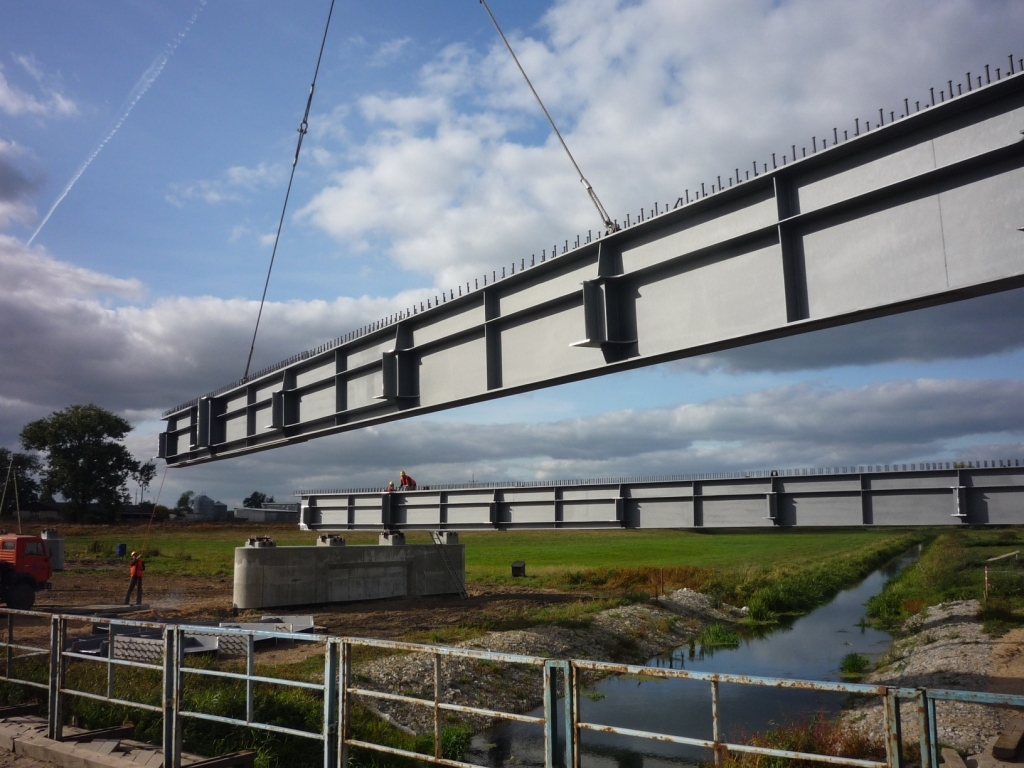

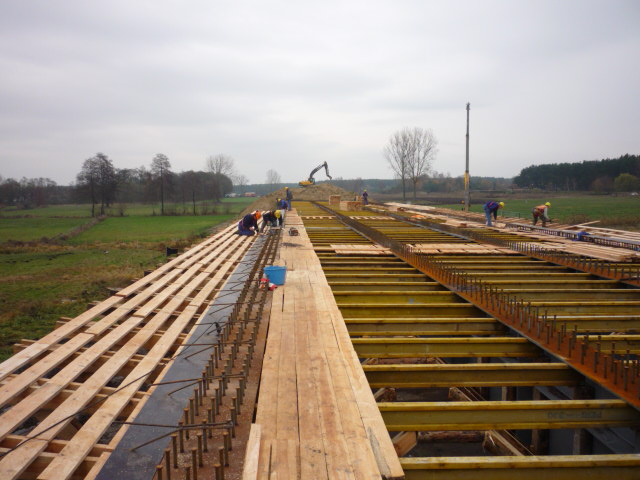

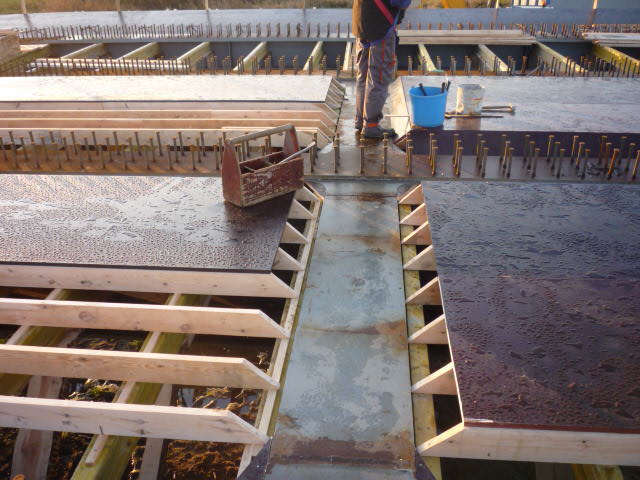

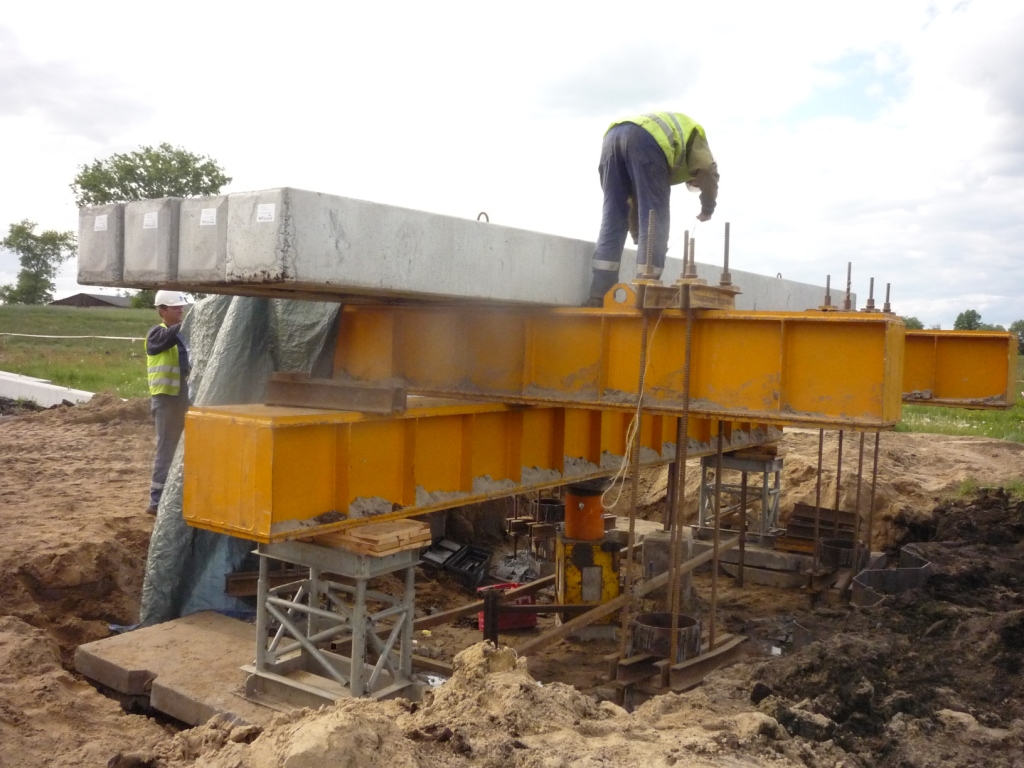

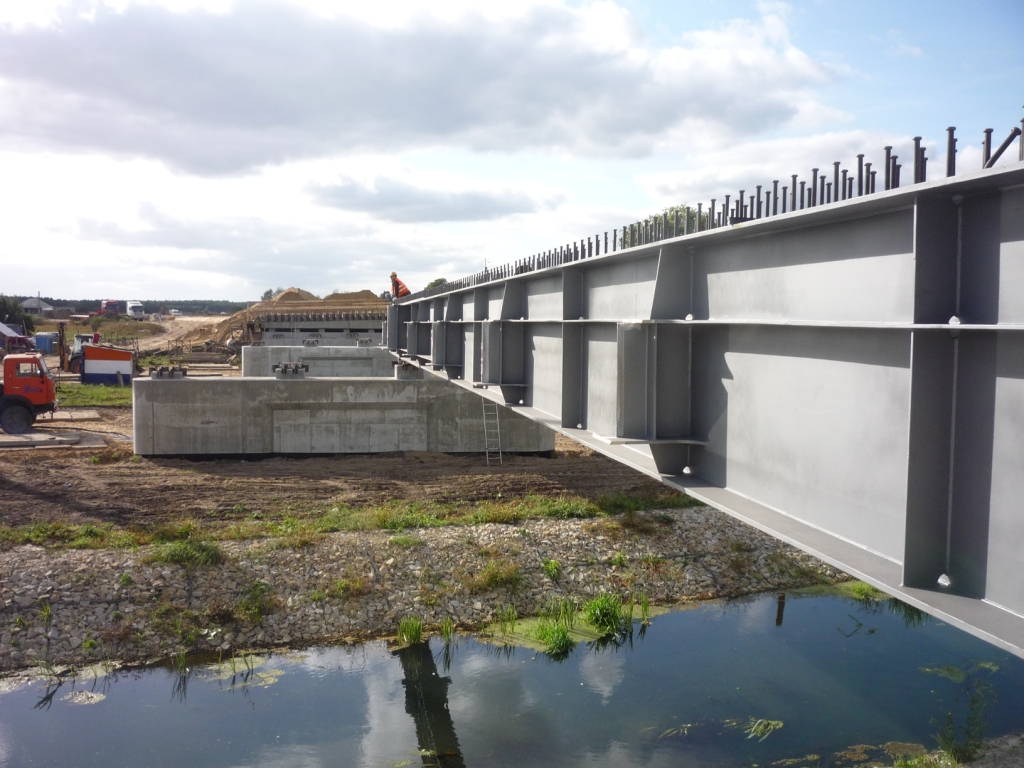

  • ustrój nośny o konstrukcji stalowej zespolonej ze współpracującą płytą żelbetową oraz z prefabrykowanej z belek typu "Kujan" zespolonej płytą żelbetową
  • izolacja z papy termozgrzewalnej
  • balustrady stalowe o wysokości 1,20m
  • obustronna stalowa bariera energochłonna typu SP-06/M wzmocniona
  • nawierzchnia jezdni dwuwarstwowa:
            - warstwa ochronna - asfalt twardolany gr. 0,045m
            - warstwa ścieralna - mieszanka SMA gr. 0,04m
  • nawierzchnia na chodnikach - gr. 0,006m z żywic poliuretanowych
  • dylatacja szczelna modułowa
